產品名稱：BA-1球墨鑄鐵傘齒輪
產品標簽：000型墨鑄鐵傘齒輪,00型球墨鑄鐵傘齒輪,2型球墨鑄鐵傘齒輪
更新時間：2021/9/5 23:48:38
上一個產品： MY-V5-1S傘齒輪
下一個產品：BA-0球墨體傘齒輪
電子樣本： 無
產品詳情

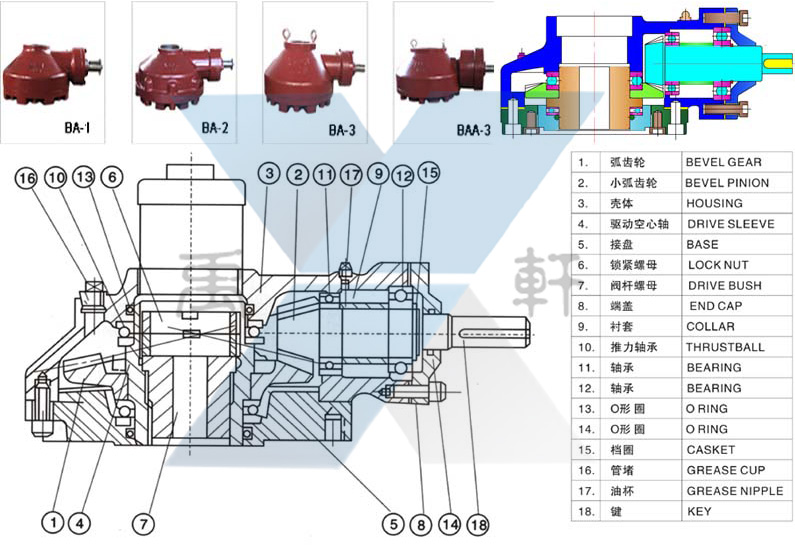

1.該裝置是直接安裝在閘閥和截止閥上的手動裝置。
2.該裝置采用弧齒錐齒輪和平面推力軸承，有運轉平穩，扭矩大，噪音小，效率高的優點。
3.在所有的結合部，采用了密封膠全密封處理，達到了防水，防油滲漏的效果，防護等級為IP65。
4.手輪和閥桿罩可根據用戶需求定制。上海禹軒結合各行各業閥門使用要求及環境，還生產單級電裝傘齒輪,雙級電裝傘齒輪,雙級傘齒輪,雙頭傘齒輪,三頭傘齒輪,鏈輪傘齒輪,雙級手輪驅動等產品。
BA傘齒輪技術參數
BA-1球墨鑄鐵傘齒輪技術參數
|
規 格 |
BA-000 |
BA-00 |
BA-0 |
BA-1 |
BA-2 |
BA-3 |
BAA-3 |
|
|
速 比 |
2.35:1 |
2.6:1 |
3.0:1 |
4.1:1 |
5.2:1 |
6.3:1 |
18:1 |
|
|
最大轉速N: M |
360 |
480 |
735 |
1.470 |
2.940 |
4.000 |
6.000 |
|
|
最大推力N |
43.000 |
64.000 |
98.000 |
196.000 |
340.000 |
490.000 |
630.000 |
|
|
最大閥值 |
銅螺母 |
28 |
30 |
36 |
52 |
70 |
90 |
115 |
|
重量Kg |
15 |
21 |
28 |
54 |
110 |
200 |
330 |
|
|

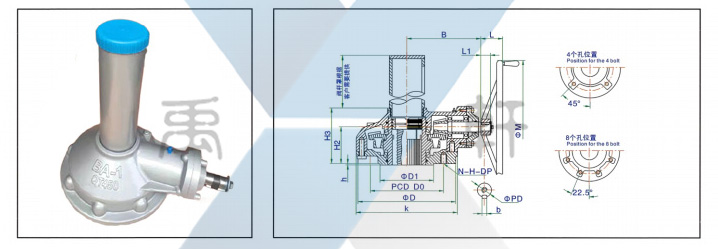

尺寸\型號 |
BA-000 |
BA-00 |
BA-0 |
BA-1 |
BA-2 |
BA-3 |
BAA-3 |
|
A |
150 |
150 |
170 |
233 |
306 |
370 |
395 |
|
B |
35 |
60 |
60 |
65 |
65 |
65 |
70 |
|
C |
25 |
40 |
55 |
55 |
55 |
60 |
60 |
|
D(Φ)臺介 |
85 |
100 |
127 |
200 |
230 |
250 |
260 |
|
E |
|
|
|
|
390 |
440 |
510 |
|
F外圓 |
155 |
180 |
210 |
280 |
340 |
400 |
420 |
|
J |
40 |
75 |
92 |
107 |
107 |
118 |
118 |
|
G |
130 |
130 |
160 |
180 |
230 |
310 |
330 |
|
H |
80 |
80 |
85 |
97 |
142 |
160 |
178 |
|
L |
M60 x 1.5 |
M75 x 2 |
M75 x 2 |
M89 x 2 |
M114 x 2.5 |
|
|
|
P(Φ) |
28 |
28-0.3 |
28-0.3 |
32-0.3 |
32-0.3 |
38-0.3 |
38-0.3 |
|
N |
8 |
8 |
8 |
10 |
10 |
10 |
10 |
|
M |
29.6-0.15 |
31.6-0.15 |
31.6-0.15 |
35.5-0.15 |
35.5-0.15 |
41.5-0.15 |
41.5-0.15 |
|
S(Φ)中心距 |
125 |
140 |
165 |
245 |
300 |
340 |
358 |
|
R(Φ) |
250 |
310 |
310 |
460 |
550 |
600 |
600 |
|
T |
M12 x 20 x 4 |
M16 x 25 x 4 |
M18 x 25 x 4 |
M14 x 35 x 8 |
M20 x 35 x 8 |
M24 x 40 x 8 |
M30 x 45 x 8 |
|
U |
60 |
60 |
70 |
80 |
100 |
130 |
160 |
|
V |
|
|
|
|
|
15 |
20 |
上海禹軒產品售后服務:
①禹軒產品質保期為自出廠起12個月，實行”三包“服務（包退、包換、包修）。
②產品服務期內，可以咨詢本公司工程師，提供對應服務，以便進一步提高產品質量。
③對用戶的投訴問題，會快速作出反應，并安排售后服務。
如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
咨詢熱線：021-57975176 技術熱線：13585782281
