產品名稱：QDX3-7手動閥門裝置
產品標簽：手動球閥裝置,手動蝶閥裝置,手動旋塞閥裝置,手動渦輪裝置
更新時間：2021/9/28 19:27:19
上一個產品： 單級手動渦輪箱QDX3-8型
下一個產品：QDX3加長蝸桿手動蝸輪箱
電子樣本： 無
產品詳情

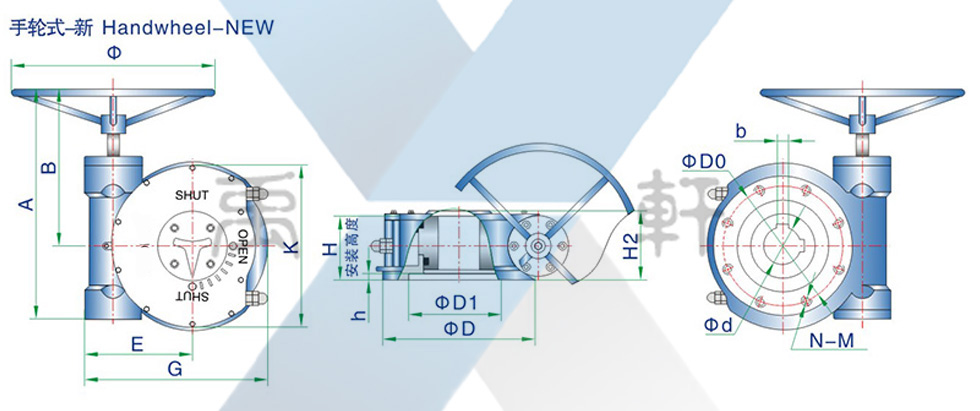

QDX3-7手動閥門裝置連接外形尺寸
QDX3-7手動閥門裝置技術參數-連接尺寸-外型尺寸
型號 2 3 4 5 6 6D 7 8 9 技術參數 速比 30： 1 42： 1 43： 1 54： 1 64:1 72:1 78:1 76:1 89:1 輸入力矩 80 80 130 130 165 165 195 220 220 輸出力矩 380 750 1400 1755 2640 2970 3750 4180 4900 限位調整 ±5° ±5° ±5。 ±5° *5° *5* ±5° *5° *5° 蝶閥 DN 80-100 125-150 200-250 300-350 400-450 450 500-600 700 800 球閥 DN 50 80 100 150 200 250 250-300 350 400 連接尺寸 法蘭外圓（D) 90 125 150 175 210 230 260 300 350 連接孔中心 (Do) 70 102 125 140 165 185 200 254 298 凹面 (D1xh) 55x4 70x4 85x4 100x4 130x5 150x5 160x5 200x5 230x5 孔數-螺栓 (N\M) 4-M8 4-M10 4-M12 4-M16 4-M20 4-M20 8-M16 8-M16 8-M20 標準抽孔 (d) 16 24 30 36 40 45 50 60 80 鍵寬x鍵高x條數NO.x 90° 5x5 X1 8x7 X1 10x8 X1 12x8 x1 12x8 x2 14x9 x2 16x10 X2 18x11 X2 22x14 x2 可選軸孔 14、 18、 22、26 28、32、 32、38、 38、42、 42、48 45、55、 55、65、 70、75、 20 36 40 45、48 58、60 70 85、90 安裝高度 (H) 52 62 68 75 105 110 110 120 135 鑄件手輪 (Φ) 200 250 280 320 350 400 400 520 520 鏈輪 (Φ2) 200 300 400 外型尺寸 A 200 235 265 322 368 413 433 554 615 B 144 167 188 215 254 270 278 379 419 C 128 150 160 219 243 260 248 345 394 E 76 96 115 139 170 181 192 224 250 G 132 169 203 245 292 314 338 378 433 H2 70 74 88 97 125 131 128 154 152 K 112 146 175 212 243 266 292 330 382
